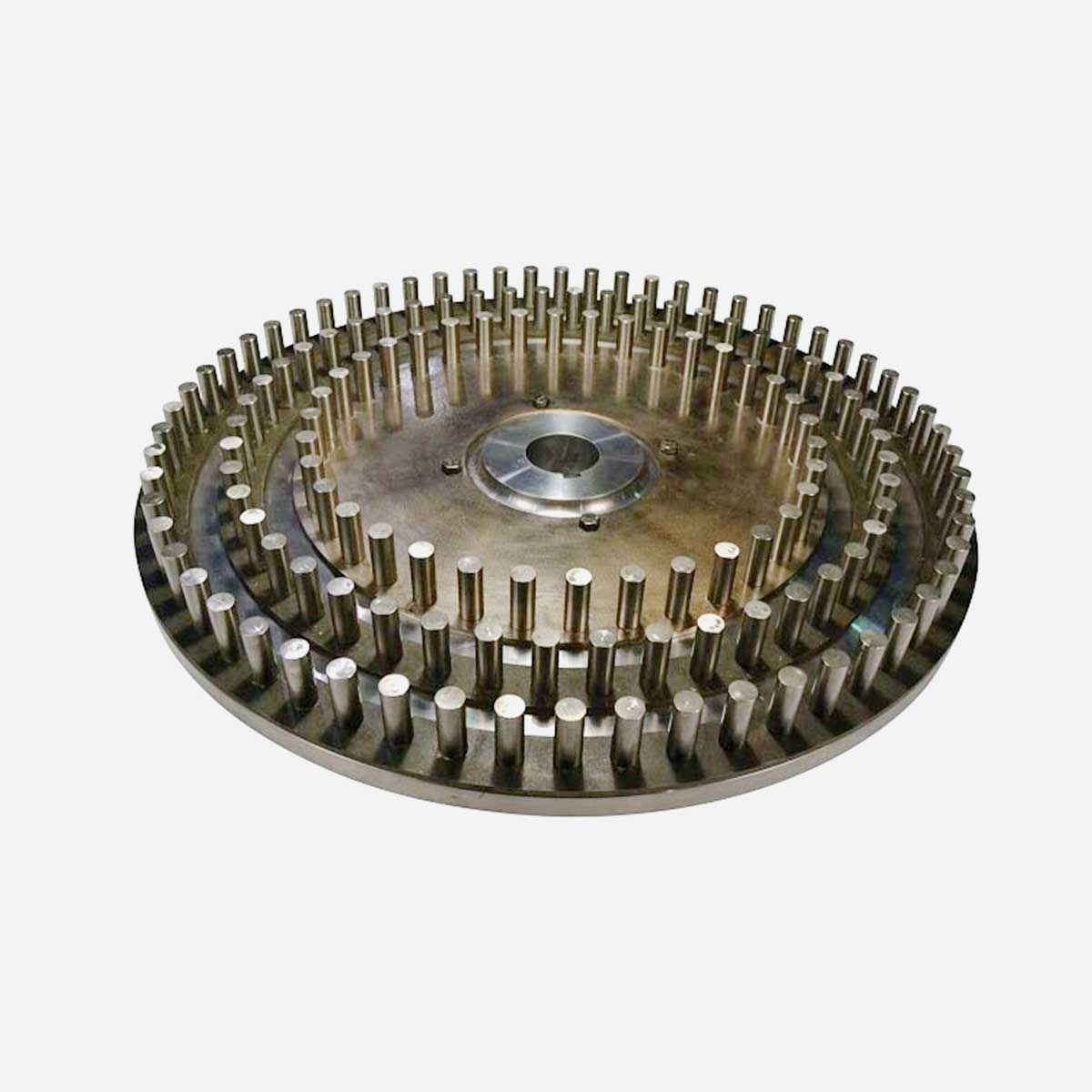

핀 밀(Pin Mill)은 효율적인 초미분쇄 설비입니다. 핵심 부품은 독립적으로 고속 회전하는 두 개의 분쇄 디스크(또는 하나는 회전하고 하나는 고정된 형태)로 구성되며, 디스크 표면에는 바늘 모양 또는 치아 모양의 부품이 균일하게 배치되어 있습니다. 작동 시 두 디스크는 상대적인 고속 운동을 통해 전단력, 충격력 및 연마력을 발생시키며, 이를 통해 원료를 마이크론 또는 나노 단위까지 빠르게 분쇄함과 동시에 재료의 분산(Dispersion)을 실현합니다.

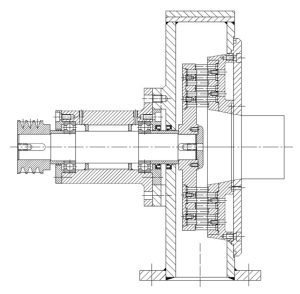

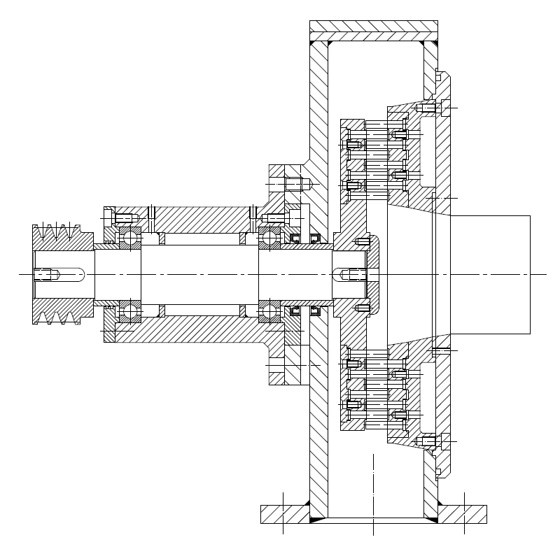

피딩 시스템은 원료를 분쇄실로 균일하게 공급하며, 공급된 원료는 고속 회전하는 분쇄 로터 디스크로부터 강력한 충격을 받습니다. 이와 동시에 고정 디스크와 기어 링(Gear ring) 사이에서 발생하는 마찰, 전단 및 충돌 등 복합적인 힘의 작용을 거쳐 효율적인 분쇄가 이루어집니다.
원료의 특성에 따라 분쇄 로터 디스크와 고정 디스크는 다양한 구조적 설계로 구성이 가능하며, 이를 통해 여러 종류의 재료에 대한 분쇄 요구 사항을 충족할 수 있습니다.
본 장비는 화학, 무기염, 의약품, 식품 가공, 안료, 염료, 살충제, 배터리 소재, 광물 및 내화물 등 다양한 산업 분야에서 폭넓게 응용되고 있습니다.
이축 회전 또는 일축 회전/고정 방식의 듀얼 디스크 구조를 채택하여, 고속 상대 운동을 통해 강력한 전단력, 충격력 및 연마력을 신속하게 발생시킵니다. 원료의 분쇄 주기를 획기적으로 단축하여 기존 장비를 뛰어넘는 압도적인 분쇄 효율을 실현하며, 전체 생산 능력 향상에 기여합니다.
두 디스크 간의 회전 속도 차이(Speed difference)와 분쇄 간격(Grinding gap) 등 핵심 파라미터를 유연하게 조절하여, 원료를 20~100미크론 범위 내에서 정밀하게 분쇄할 수 있습니다. 완제품은 입도 분포가 좁고 균일하여 정밀 가공 공정의 엄격한 입자 일관성 요구 사항을 안정적으로 충족하며, 제품의 품질 안정성을 보장합니다.
주로 모스 경도 3 이하의 저중경도 원료 분쇄에 적합하며, 여기에는 취성(Brittle), 열민감성, 점성 및 유성 원료가 포함됩니다. 다양한 특성을 가진 원료의 분쇄 니즈에 정밀하게 대응하지만, 고경도 원료(금속 광석 등)나 과도한 점성을 가진 원료에는 적합하지 않습니다.
분쇄 과정에서 바늘 모양 또는 치아 모양의 핀 부품이 이중 기능을 수행합니다. 원료를 효율적으로 분쇄할 뿐만 아니라 응집된 미세 분말을 충분히 분산시킵니다. 이를 통해 완제품의 뭉침(Caking) 현상을 효과적으로 방지하고 분말의 유동성을 향상시켜 사용 편의성을 높여줍니다.
컴팩트한 디자인으로 생산 공간을 적게 차지하며, 핵심 부품(분쇄 디스크, 핀/치아)의 분해 및 조립이 간편합니다. 거름망(Screen)이 없는 설계를 채택하여 망 막힘 문제를 근본적으로 방지했으며, 일상적인 세척과 부품 교체가 용이하여 유지보수 비용을 효과적으로 절감할 수 있습니다.
복잡한 디버깅 과정 없이 제어 패널을 통해 회전 속도, 피딩 속도 등 주요 파라미터를 신속하게 조절할 수 있습니다. 조작 로직이 명확하고 이해하기 쉬워 작업자의 기술적 요구 수준이 낮으며, 초보 사용자도 빠르게 숙련될 수 있어 인력 교육 비용을 절감해 줍니다.

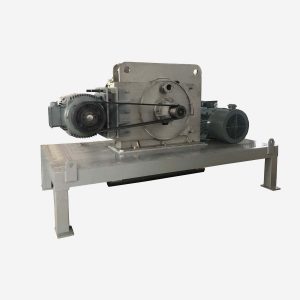

듀얼 파워 핀 밀
| 파라미터 / 모델 JCUM-P | 250 | 360 | 500 | 630 | 800 | 1000 |
|---|---|---|---|---|---|---|
| 분쇄 디스크 직경 (mm) | 250 | 400 | 500 | 630 | 800 | 1000 |
| 하우징 측 최고 속도 (r/min) | 8000 | 5200 | 4200 | 3300 | 2800 | 2250 |
| 도어 측 최고 속도 (r/min) | 4500 | 4000 | 3600 | 3000 | 2500 | 2000 |
| 하우징 측 출력 (kW) | 11 | 37 | 45 | 55 | 90~110 | 132~160 |
| 도어 측 출력 (kW) | 7.5 | 22 | 30 | 55 | 90~110 | 132~160 |
| 완제품 입도 (Mesh) | 20~120 | 20~120 | 20~120 | 20~120 | 20~120 | 20~120 |
| 생산량 (kg/h) | 100~600 | 200~1000 | 400~2000 | 1000~5000 | 2000~8000 | 3000~12000 |

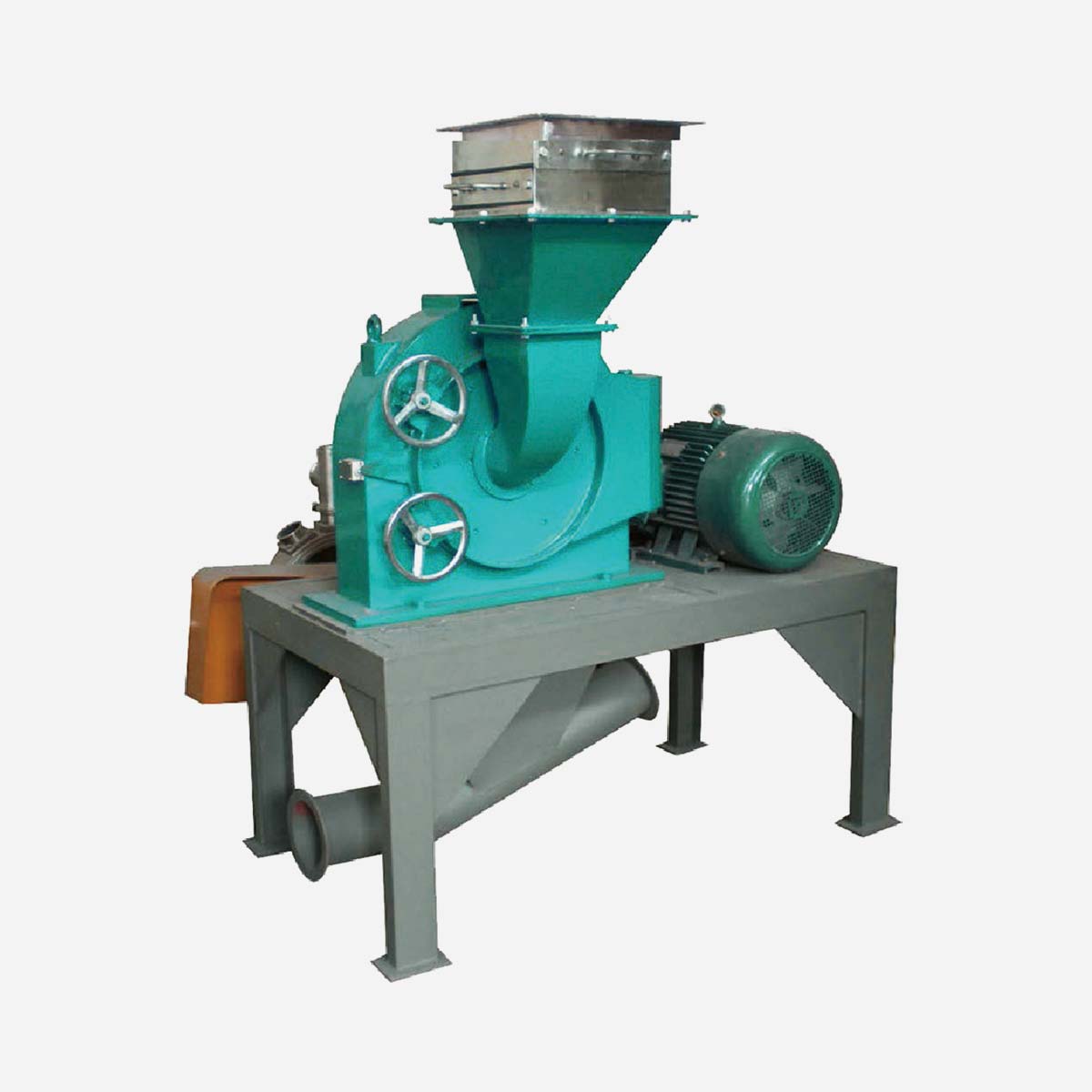

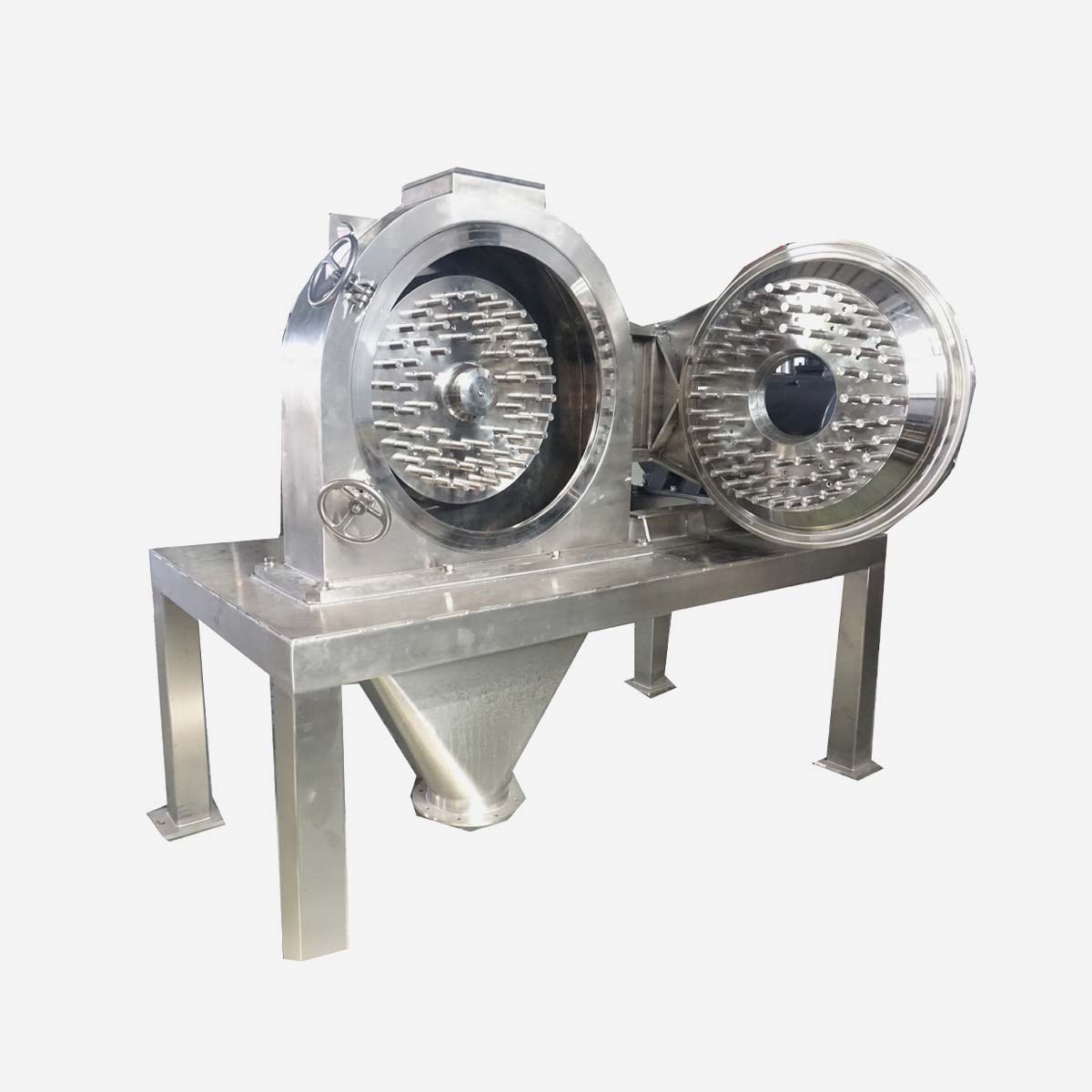

싱글 파워 핀 밀
| 파라미터 / 모델 JCUM | 160 | 250 | 360 | 500 | 630 | 800 | 1000 |
|---|---|---|---|---|---|---|---|
| 분쇄 디스크 직경 (mm) | 160 | 260 | 360 | 520 | 630 | 730 | 1000 |
| 최고 회전 속도 (r/min) | 12000 | 7500 | 5550 | 3850 | 3200 | 2800 | 2250 |
| 출력 (kW) | 4 | 7.5 | 15~22 | 37 | 45~55 | 55~75 | 75~110 |
| 완제품 입도 (Mesh) | 20~325 | 20~325 | 20~325 | 20~325 | 20~325 | 20~325 | 20~325 |
| 생산량 (kg/h) | 20~200 | 35~1000 | 50~2000 | 75~3000 | 100~5000 | 200~10000 | 350~15000 |
참고: 생산 능력은 원료의 입도, 비중, 경도, 수분 등 다양한 지표와 밀접한 관련이 있습니다.
상기 파라미터는 참고용이며, 자세한 사항은 당사 엔지니어에게 문의하시기 바랍니다.
