성능 및 특징

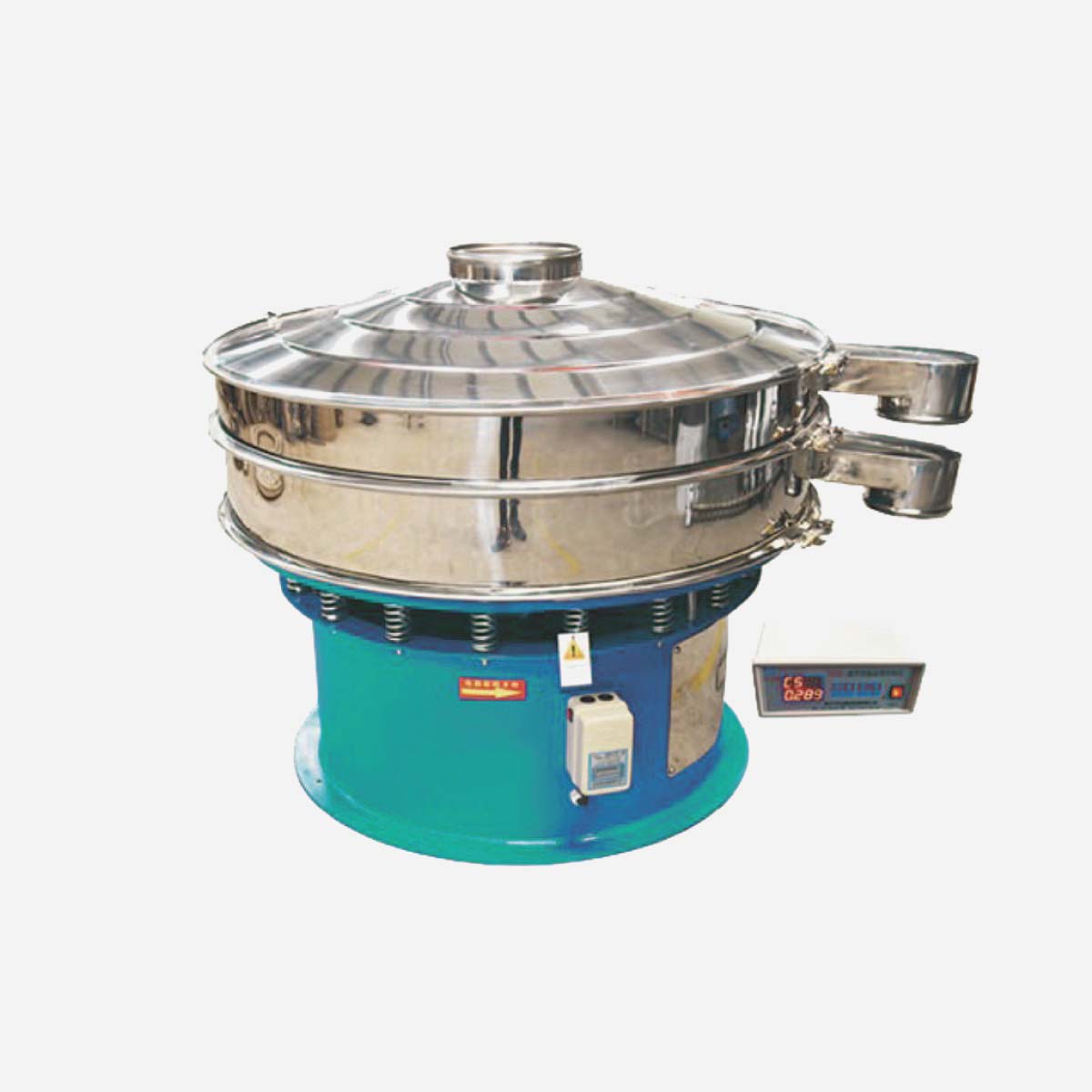

핵심 진동 원리: 3차원 복합 선회 운동 기반의 선별
진동 선별기는 전동기로 진동기를 구동하여 기진력을 발생시키며, 스프링을 통해 전달된 진동은 가동부에 복합 선회형 진동을 형성합니다. 진동 궤적은 복잡한 공간 입체 곡선으로, 수평 투영 시 원형, 두 수직면 투영 시 타원형을 나타내어 상하, 좌우, 경사 방향의 3차원 운동을 구현하고 고효율 선별을 위한 동력을 제공합니다.
궤적 조절 설계: 위상각 제어를 통한 원료 운동 방향 조절
진동기 상하 회전 웨이트(Weight) 블록의 위상각을 조절하여 체(Screen) 표면 위 원료의 운동 궤적을 유연하게 변경할 수 있습니다. 위상각이 0도일 때는 상하 웨이트 블록이 중첩되어 원료가 중심에서 바깥쪽으로 확산되며, 위상각이 90도일 때는 원료가 중심으로 모이게 되어 서로 다른 선별 요구 사항에 맞게 최적화할 수 있습니다.
운동 특성 장점: 다차원 진동을 통한 선별 효율 향상
3차원 복합 선회 진동 모드는 원료가 체(Screen) 표면에서 충분히 뒤집히고 분산되게 하여 막힘 현상을 줄여줍니다. 동시에 원료와 체 표면의 접촉 면적을 확대하여, 단일 방향 진동 대비 더욱 철저하고 높은 효율의 선별이 가능하며 다양한 입도별 원료 분급 요구에 적합합니다.
구조 설계 로직: 기진-전달-조절 일체화
“전동기 + 진동기 + 스프링”의 전동 구조를 채택하여 기진력이 안정적으로 전달됩니다. 웨이트 블록의 위상각 조절 메커니즘은 조작이 간편하여, 복잡한 개조 없이도 원료의 운동 모드를 전환할 수 있습니다. 뛰어난 구조적 실용성으로 다양한 산업 선별 현장에 적합합니다.
기술 파라미터
| 파라미터 / 모델 ZS | 500 | 600 | 800 | 1000 | 1200 | 1500 | 2000 |
|---|---|---|---|---|---|---|---|
| 직경 (mm) | 500 | 600 | 800 | 1000 | 1200 | 1500 | 2000 |
| 유효 채 거름 면적 (m²) | 0.195 | 0.28 | 0.5 | 0.785 | 1.13 | 1.77 | 3.4 |
| 단수 (층) | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
| 진동 주파수 (Hz) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
| 메쉬 수 (Mesh/Inch) | 5~325 | 5~325 | 5~325 | 5~325 | 5~325 | 5~325 | 5~325 |
| 모터 출력 (kW) | 1.1 | 1.1 | 1.5 | 1.5 | 2.2 | 3 | 4 |
| 단층 중량 (kg) | 140 | 160 | 190 | 230 | 260 | 320 | 400 |
참고: 생산 능력은 원료의 입도, 비중, 경도, 수분 등 다양한 지표와 밀접한 관련이 있습니다.
상기 파라미터는 참고용이며, 자세한 사항은 당사 엔지니어에게 문의하시기 바랍니다.
